12/01/11/08:23:44

: - 콘덴서와 컴퓨터

써니텐
고유주소 | 제목+주소

pc나 전자제품을 사용하시면서 가장 많이 접하는 것이 콘덴서(capacitor)입니다..
콘덴서라는 용어는 일본식말이고 커패시터가 정확한 표현이라고 합니다..
여기서는 캐패시터와 콘덴서라는 용어를 혼용해서 사용하도록 하겠습니다.

메인보드나 파워의 고장과 수명에 상당한 영향을 미치고 또한 안정성에도 큰 영향을 미치는 커패시터가
과연 무엇이고 또한 말도 많은 것일까요??

이번에 올라온 슈퍼플라워파워의 커패시터 바꿔치기 글을 보면서 나름 궁금한 점이 많은 관계로
자료를 좀 찾아보구 정리해 보았습니다..



1.캐패시터(capacitor)란 무엇인가..

캐패시터는 전하를 축적할 수 있는 능력을 가지는 전자 부품을 말합니다.

기본적으로 컨덴서란 축전기로서 두 도체 사이의 공간에 전기장을 모으는 장치입니다..

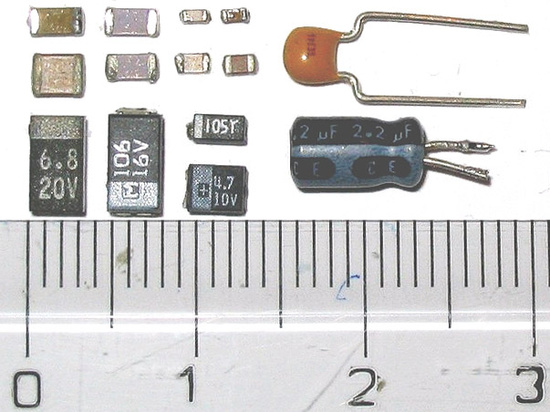

위 사진은 다양한 종류의 커패시터들 입니다..

캐패시터는  무극성이고 양단 사이에 전류가 흐를수 없게 만드는 것이 이상적이라고 합니다.

그러나 실제 캐패시터가 이상적이지 않기 때문에 콘덴서의 기능을 가지도록 하기 위해 여러가지 제조 방법으로

만들다 보니 콘덴서의 종류가 여러가지로 생기게 되었다고 합니다.




2.캐패시터의 종류..

캐패시터에는 전해콘덴서(극성이 있으며 띠 있는 쪽이 음극임, 보통 용량과 정격전압이 숫자로 표시됨)

마일러콘덴서(유전체로 폴리에스테르사용),세라믹콘덴서(유전체로 세라믹이 사용됨/고주파를 잘흐르게함 )

고압콘덴서(고압전기축전시사용.카메라플래시등),슈퍼콘덴서(대용량콘덴서)

가변 콘덴서(임피던스를 조절하여 전파를 수신하는데 사용)
등이 있습니다..




3.캐패시터의 역할...

가장큰 역할은 에너지(전기) 저장을 하는 역할입니다.

두번째로 교류 에너지 공급해 줍니다.

또한 급속도로 변하게 되는 파워의 양을 smooth하게 해줍니다.

Signal Coupling (DC차단, AC통과)하는 역할도 합니다.

반대로 Decoupling (다른 H/W Elements에 의해 발생되는 Noise 차단)역할도 합니다.

마지막으로 주파수를 맞추는 역할을 합니다..



4.콘덴서의 용량을 식별하는 법


위 사진을 보시면 몸통에 6.3v 1500uF 이렇게 적힌게 보이실 겁니다..

이 제품은 유명한 일본의 루비콘사의 전해콘덴서입니다..

여기서 6.3v는 내압(즉 최대로 버틸수 있는 전압)을 말하고 뒤에 1500uF(마이크로패럿)이것이 용량입니다..

여기서 주의 할것은 이 6.3v 콘덴서가 사용되는 곳은 5v전압이 걸리는 곳이라는 겁니다..

기준 전압보다 항상 넉넉한 내압의 제품을 장착하는 것이 안정성에 좋습니다..

기본전압대비 `120%이상을 사용해야 한다고 합니다.

내압이 높고 뒤의 용량이 큰것일 수록 가격도 올라갑니다..


콘덴서가 고장나서 교체시엔 내압은 좀 높은것일 수록 좋고 용량은 맞게 선택해야 한다고 합니다 ..

물론 맞는 용량이없을때 약간의 상위 용량은 큰 문제가 되지 않는다고 합니다..

**만약 일반전해콘덴서를  os-con으로 바꾸실때는 용량을 상당히 많이 줄이셔도 알루미늄콘덴서(os-con)은

감당해 낸다고 합니다..5배이상 용량이 작은 제품을 사용하셔도 된다고 합니다(최대10배까지커버가능).


또한 중요한 것이 온도입니다..

이것은 콘덴서의 수명과 아주 밀접한 관련이 있습니다..

콘덴서를 잘 보시면 위의 사진에선 안보이지만 보통은 옆에 온도가 표기되어져 있답니다..

기본적 제품이 85도 입니다..고급형이 105도 입니다..

요즘 나오는 상당수의 메인보드나 파워들은 105도 제품을 기본으로 하고 있습니다.

이 85도제품과 105도 제품의 수명의 차이가  무려 4배나 난답니다..



★콘덴서수명에 관한 법칙


T:실제온도에서 추정수명
TP:최고사용온도에서의 보증수명
Tmax:최고사용온도
Ta:실제사용온도

위 공식에 따르면 사용온도가 10도 떨어지면 수명은 2배로 늘어납니다..

20도 떨어지면 수명은 4배
30도 떨어지면 수명은 6배
40도 떨어지면 수명은 8배 증가.

대신 허용온도 이상으로 올라가면 수명이 급격히 줄어들게 되며 지속사용시 폭발을 하게 됩니다.

따라서 요즘처럼 오버나 고성능을 추구하는 제품이 많은 상황에선 고성능 콘덴서가 필수입니다.

그래서 항상 미관보다는 쿨링에 우선점을 두셔야 함은 두말할 필요도없겠지요??

Tip>여건이 되신다면 지금 바로 사용중인 메인보드나 그래픽카드의 콘덴서를 만져보세요..

다른 콘덴서(캐패시티)에 비해 훨씬 뜨거운 것이 있다면 조심하셔야 합니다.

보통은 뜨겁지 않습니다.

부풀거나 터진것은 당연히 교체해 주셔야 합니다..아니라면 다른부품과 동반사망할 수도 있습니다

특히 사용하신지 2~3년이 넘어선 제품이거나 컴퓨터에 이상증상이 있는 분이라면 꼭 체크해보세요





5.컴퓨터부품에 사용되는 콘덴서들..

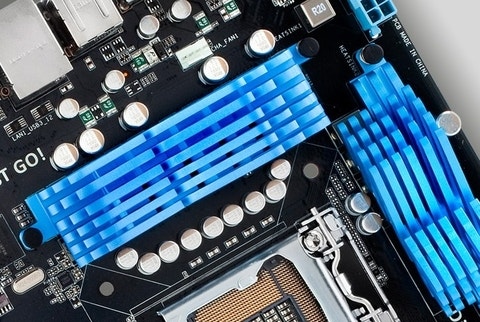

위의 사진에서 보는 것처럼 주로 원통형전해콘덴서를 가장 많이 사용하고 있고 디지털전원부를 채택하고 있는 제품에선

그에 맞는 캐패시터를 사용하고 있답니다..

이 글에서는 컴퓨터부품에 많이 사용되는 원통형 전해콘덴와 os-con(solid capacitor) 위주로 설명을 드립니다.

주로 메인보드나 파워 등등에 가장 많이 사용되고 있답니다..




위 사진에서 첫번째 사진이 아주 유명한 산요 os-con입니다..아주 고급제품에 주로 사용되는 폴리머콘덴서입니다

보면 윗면이 매끄러운 원통형으로 되어 있습니다..

일반 전해콘덴서는 윗면을 보시면 x 나 k 이런 문양이 음각되어 있습니다..

이것은 나중에 수명이 다했을때 위쪽으로 찢어지도록 하기위한 목적으로음각이 되어진 것입니다..

가끔 solid capacitor(os-con/폴리머콘덴서) 모양을 취하면서도 윗면에 각인이 되어져
있는 경우도 있답니다.
위의 두번째 사진이 그 경우인데 이경우는 일반 전해콘덴서 랍니다..

그럼 일반전해콘덴서와 solid capacitor는 어떤 차이가 있을까요?
수명이 월등히 os-con이 길답니다..
따라서 고급제품에 주로 많이 사용되고 있습니다.
최근 몇년사이에 메인보드나 파워 및 그래픽카드 가격이 왜 상승했는지를 바로 콘덴서를 보면 아실 수 있습니다.
요즘 대부분 부품들은 고품질의 os-con을 채택하고 있습니다..

이 solid capacitor의수명은 하루 12시간씩 컴퓨터를 가동시에 10년이상을 보증하는 정도랍니다..
이렇게 좋다고 평이 많다보니 짝퉁 os-con도 시장에 많이 출몰하고 있고
 solid capacitor라는 이름만 붙였지 일반 전해콘덴서만도 못한 제품도 많답니다..

결국 이 os-con도 제조메이커마다 성능차이가 심하다는 것이죠..
그래서 정말 스펙에 표기된데로 제대로 성능과 수명을 유지하는 제품들을 만드는 회사와 모델을 선별할 필요가 있습니다..





6.명품캐패시터 제조사와 그렇지 못한 제조사


주로 일본/한국 제조사들 제품이 명품에 속하는 경우가 많고 중국제품이나 홍콩 동남아 제품의 경우엔 신뢰성이 많이 떨어집니다.

여기서 중요한 사실이 있습니다.. 무조건 명품제조사 제품이라고 성능이 좋다는 것은 아닙니다.

명품이라는 의미는 스펙대로 제대로 성능을 발휘한다는 의미입니다..

따라서 소위 명품을 제조하는 회사의 제품에도 급이 낮은 제품이 있는데 이런 제품을 메인보드나 파워제조사들이 채택해서

사용한다면 생산품은 한마디로 저급한 완성품이 된다는 사실입니다..


◆신뢰할 수 있는 제조사들

니치콘,루비콘,산요,후지쓰,NCC,케미콘,파나소닉등 신뢰감을 주는 일본 메이커들입니다.
한국의 삼영,삼화도 믿음을 주는 메이커입니다. 그리고 대만의 티포도 나름 괜찮다는 평을 받는답니다..

최고급모델





고급모델



보통급모델



이 자료들은 상당히 오래된 자료들이기에 그냥 참고만 하시면 될 듯 합니다..


이 외에도 니폰케미콘(NCC),유나이티드케미콘,후지쓰 등도 괜찮은 회사에 속합니다..
그리고, 컴퓨터에는 쓰이지 않지만 오디오 등에는 독일,러시아 등의 우수한 콘덴서를 사용하는 경우도 있답니다.
티포는 대만의 콘덴서 회사랍니다..
한국의 삼영전자에서 만든 삼영콘덴서는 일본 케미콘의 품질과 동일하다고 보면 됩니다.
케미콘이 대주주로 있으면서 케미콘본사에서는 삼영전자를 케미콘해외사업장으로 분류하고 있답니다..

또한 삼화콘덴서도 우수한 제품을 만들고 있답니다..


그외의 콘덴서 제조사들..

저급한 품질의 회사들을 꼽자면 Canicon, Chhsi, Choyo, CTC, Fuhjyyu(후지쯔의 짝퉁), Gloria, G-Luxon, Gsc, Hermei, I.Q,

Jackcon, JDEC, Jee, Jpcon, Jun-Foo, Lelon, Licon, Nrsy, Osc, Ost, Pce-tur, Raycon, Rulycon(루비콘짝퉁), Stone,

Supacon, Su'scon, Tayeh, Teapo, Tocon, Wendell 등입니다..

이 외에도 많이 있지만 우리가 알아야 할 것은 우량한 품질의 회사들만 기억하면 될 듯 합니다.




7.캐패시터의 이상과 대표적 증상들..

그럼 콘덴서가 이상이 있으면 컴퓨터에 어떤 증상이 주로 나타날까요?
당연히 전력공급의 부조화로 인해서 다양한 증상이 나타날 수 있습니다.

첫째 .pc사용중 다운되는 증상이 나타날 수 있습니다..

둘째. 사용중 전원꺼짐현상이 나타날 수 있습니다.

셋째, 인터넷만 들어가면 다운되는 증상이 생기는 수도 있습니다..

넷째, 운영체제(윈도)나 소프트웨어설치가 불가능한 경우도 생깁니다..

다섯째, 치명적인 에러메시지가 자주 나온다..

여섯째, lcd모니터의 화면이 잠깐 나왔다가 꺼지는 증상이 생기기도 합니다.

이경우엔 모니터의 캐패시터 이상(파워/인버터의콘덴서불량시증상)일 경우에 생깁니다.

일곱째,파워의 캐패시터이상일 경우에 메인보드와 동반 사망하기도 합니다...

여덟째, 그래픽카드의 캐패시터 이상의 경우엔 그래픽이상이나 다운이 되기도 합니다..

최악의 경우엔 전원공급이 완전히 안되는 경우가 옵니다..


그리고, 캐패시터의 이상이 있어도 경미한 경우엔 아무런 증상이 없을 수도 있습니다..

따라서 낡고 오래된 메인보드나 그래픽카드등 부품의 경우엔 가끔 콘덴서가 부풀어 있지는 않는지

균열된 곳은 없는지 체크해 보셔야 합니다..


또한 콘덴서를 만져보아서 다른 콘덴서에 비해 많이 뜨거운 콘덴서가 있다면 교체해 주셔야 합니다.

고장이 나기 직전이니깐요..
